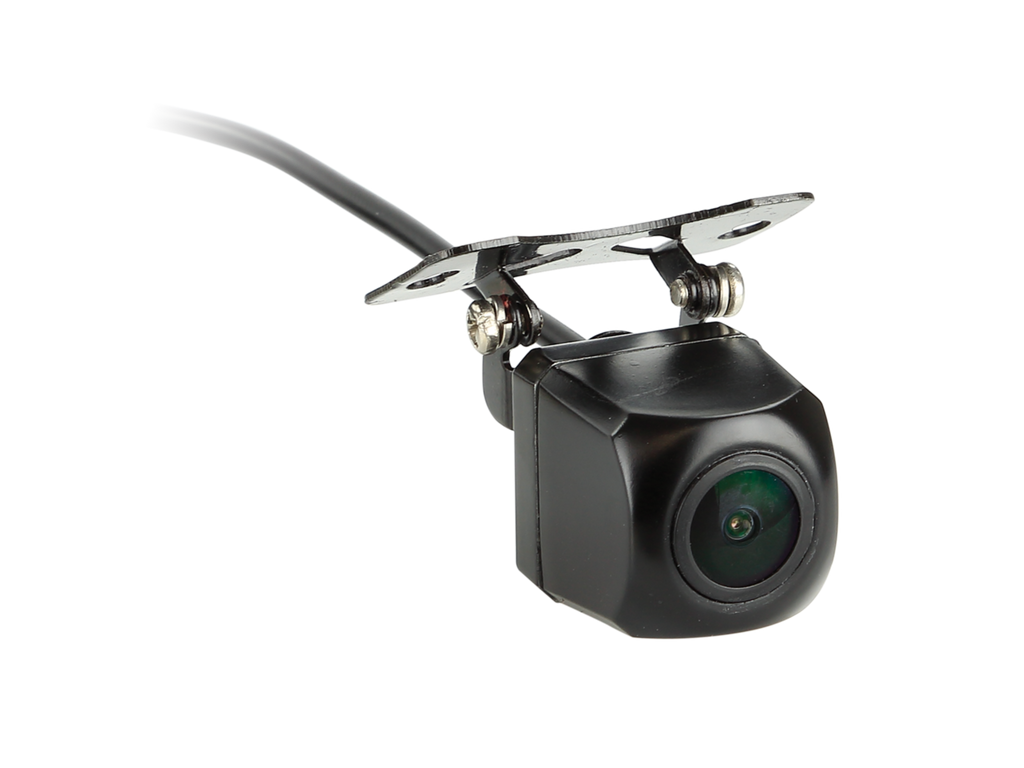

ACV 771000-6700 universell backkamera

Universell vinklad backkamera för utanpåliggande montering. Kameran har valbara stödlinjer och spegelvänd bild samt är anpassad för kontinuerlig drift. Kontrollera bildvinkel och kamerans inriktning med en testmonitor före installation.

Specifikationer

• Material: plast och metall
• Färg: svart
• Bildsensor: 1/3 tum CMOS
• Bildsystem: NTSC, färg
• Upplösning: 976 × 592 pixlar, 700 TV-linjer
• Objektiv: 1,9 mm/F2.0
• Ljuskänslighet: 0,3 lux
• Diagonal bildvinkel: 170° ± 5°
• Horisontell bildvinkel: 115°
• Vertikal bildvinkel: 80° ± 5°
• Skyddsklass: IP68
• Driftspänning för kamera: 3 V DC
• Matningsspänning via medföljande omvandlare: 12/24 V DC
• Strömförbrukning: 200 mA
• Drifttemperatur: −30 till 75 °C
• Förvaringstemperatur: −40 till 85 °C
• Mått: 28,3 × 23,4 × 23,4 mm

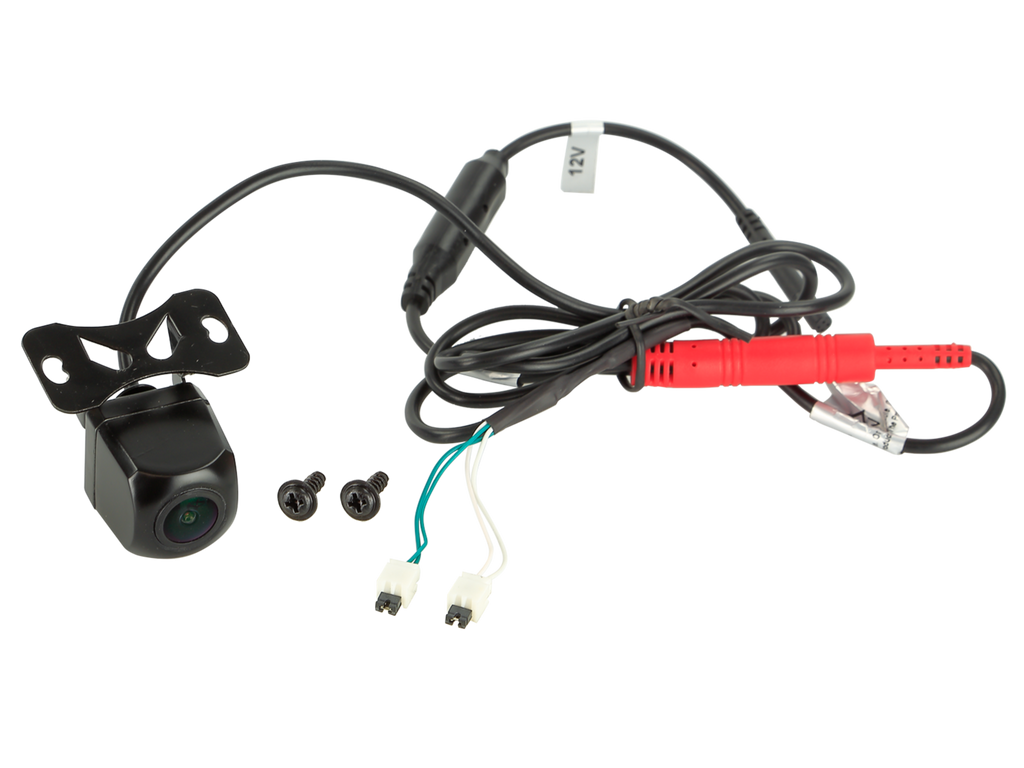

Anslutningar och kablar

• Röd kabel: avsäkrad och tändningsstyrd 12/24 V
• Svart kabel: fordonskaross/jord
• Gul RCA-hane: videosignal
• Grön kabelbygel: stödlinjer på eller av
• Vit kabelbygel: spegelvänd bild på eller av
• Kamerakabel: cirka 1 m med 4-polig ACV-kontakt
• Förlängningskabel: cirka 6,5 m
• Ström- och jordkablar: cirka 3 m

Anslut inte 12 eller 24 V direkt till kamerans 3 V-ingång eftersom kameran då kan skadas.
