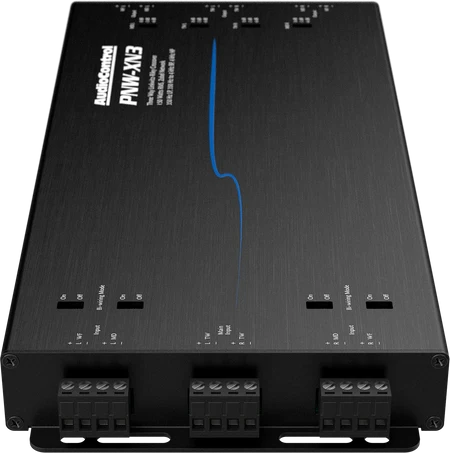

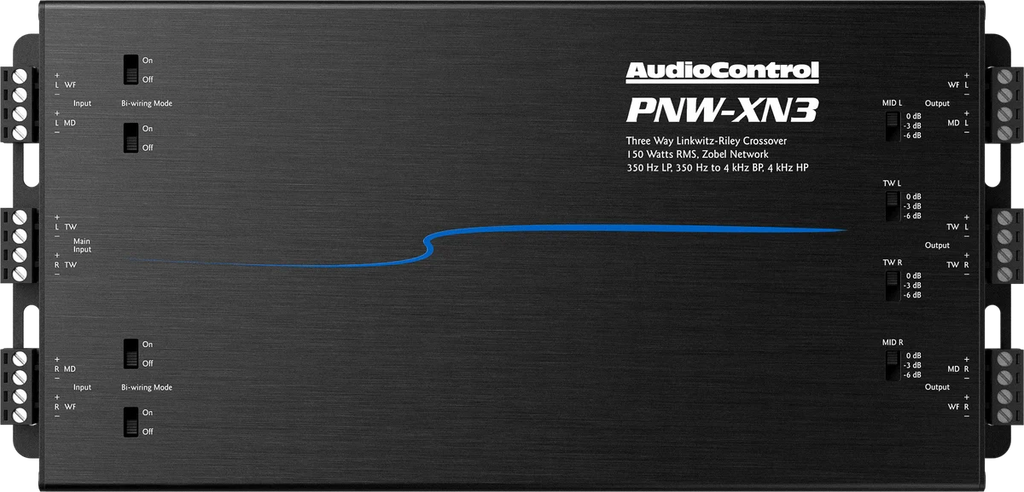

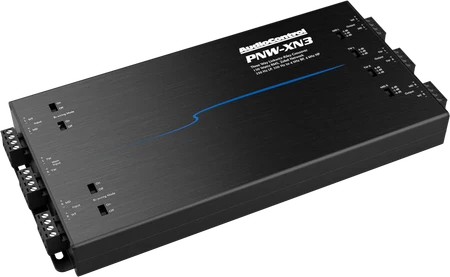

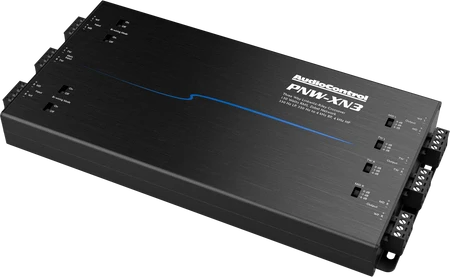

AudioControl PNW-XN3

AudioControl PNW-XN3 – 3-vägs passivt delningsfilter för PNW och Altitude

AudioControl PNW-XN3 är ett 3-vägs passivt delningsfilter som gör det möjligt att bygga ut ett befintligt 2-vägs komponenthögtalarsystem till ett komplett 3-vägssystem. Genom att lägga till en separat mellanregisterhögtalare kan systemet kompletteras med ett dedikerat mellanregister mellan midbas och diskant.

PNW-XN3 är ett alternativ för system där aktiv delning eller DSP inte finns tillgängligt eller där man vill hålla installationen enklare. Delningsfiltret samlar alla delningsfunktioner i ett och samma nätverk, vilket eliminerar behovet av separata delningsfilter för varje enskilt element och minskar kabeldragningen.

Ett PNW-XN3 krävs per komplett 3-vägs frontsystem och kan hantera totalt sex högtalare.

Frekvensdelning

När PNW-XN3 matas med en fullregistersignal delar filtret upp frekvenserna och skickar dem till rätt högtalare:

• Midbasfrekvenser till 6,5" eller 6×9" baselement (WF-utgångar)
• Mellanregisterfrekvenser till 2,75" eller 3,5" mellanregister (MD-utgångar)
• Höga frekvenser till diskanter (TW-utgångar)

Flexibel anslutning

PNW-XN3 kan ge sex utgångskanaler oavsett om filtret matas med 2, 4 eller 6 ingångskanaler. Eftersom det är ett helt passivt delningsfilter krävs inga anslutningar för ström, jord eller remote/turn-on, vilket förenklar installationen.

Kompatibla högtalarkombinationer

• PNW-65CS2 + PNW-275
• PNW-69CS2 + PNW-275
• A65CS2 + A275C
• A65CS2 + A35C
• A69CS2 + A275C
• A69CS2 + A35C

Egenskaper

• 3-vägs passivt delningsfilter
• Bygger ut 2-vägssystem till 3-vägssystem
• För dedikerat mellanregister, midbas och diskant
• Sex utgångskanaler
• Kan matas med 2, 4 eller 6 ingångskanaler
• Stöd för 6,5" och 6×9" midbaselement
• Stöd för 2,75" och 3,5" mellanregister
• Passiv konstruktion – kräver ingen strömförsörjning
• Inga anslutningar för jord eller remote/turn-on krävs
• Kompatibelt med AudioControl PNW- och Altitude-serierna
