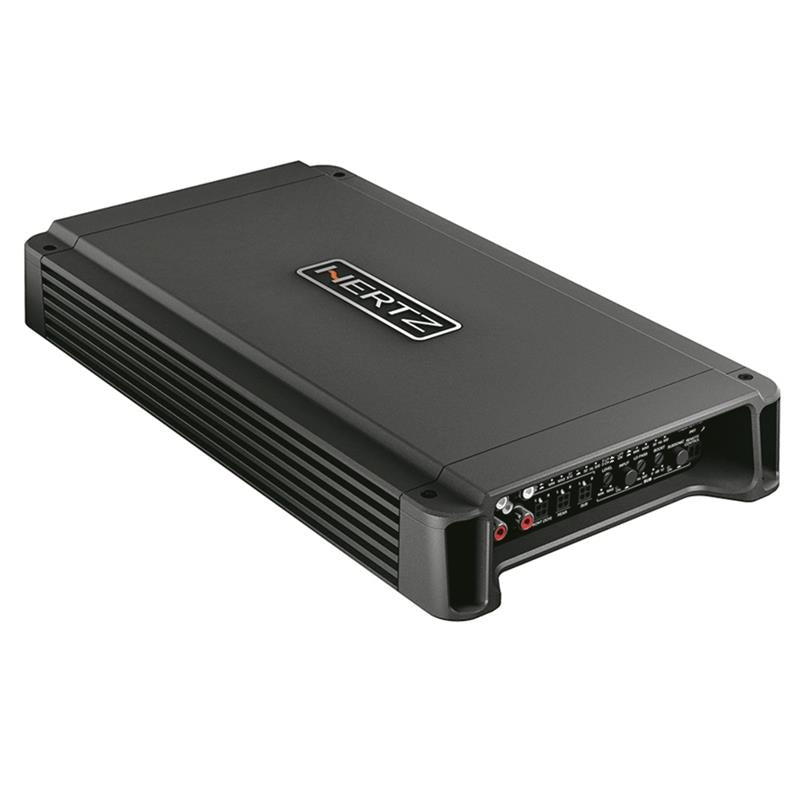

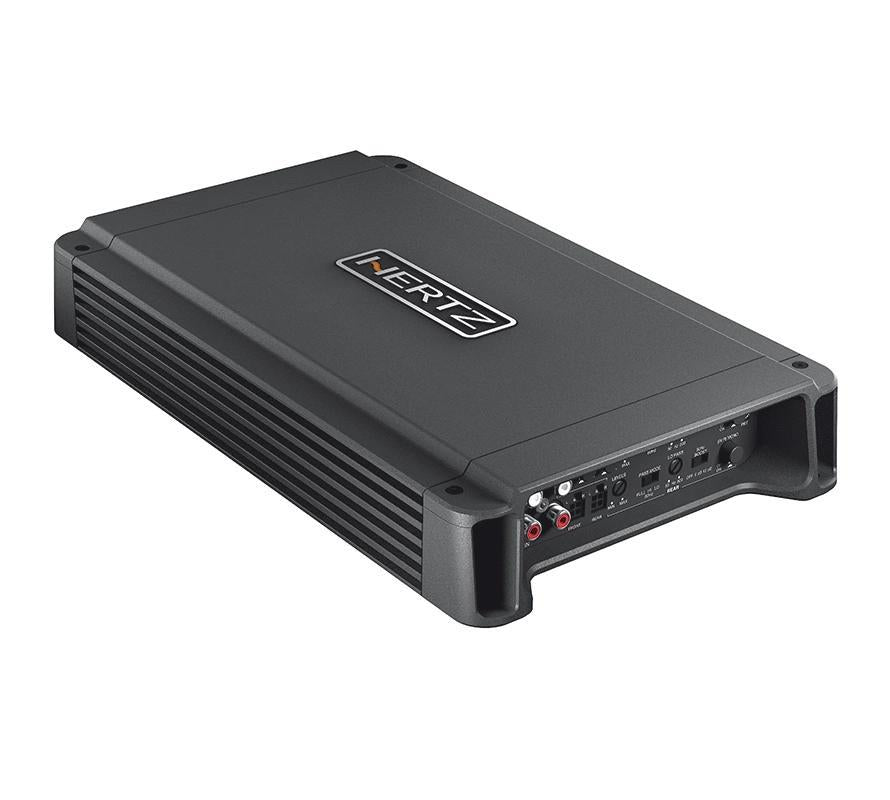

Hertz HCP-5D, 5-kanals Klass D-slutsteg 4x105 W + 1x330 W

Hertz HCP-5D är ett 5-kanals klass D-slutsteg ur Hertz Compact Power-serie. Det är utformat för att driva ett komplett ljudsystem med framhögtalare, bakhögtalare och subwoofer. Slutsteget levererar 4 × 90 W + 1 × 280 W RMS vid 2 Ω och 1 % THD, medan den högre angivna effekten 4 × 105 W + 1 × 330 W RMS gäller vid 10 % THD.

HCP-5D har fem D-klasskanaler och kan även konfigureras i ett 3-kanalssystem med två kanaler för framhögtalare och en kanal för subwoofer. Förstärkaren har både Pre-In och Speaker-In samt ett justerbart delningsfiltersystem. Subwooferkanalen har lågpassfilter, subsonicfilter och justerbar Bass Boost.

• Typ: 5-kanals slutsteg
• Antal kanaler: 5
• Klass: D
• Serie: Compact Power
• Kanallägen: 5 / 3
• Total effekt: 1500 W
• Effekt vid 4 Ω: 4 × 55 W + 1 × 160 W RMS @ 1 % THD
• Effekt vid 2 Ω: 4 × 90 W + 1 × 280 W RMS @ 1 % THD
• Effekt vid 4 Ω: 4 × 65 W + 1 × 200 W RMS @ 10 % THD
• Effekt vid 2 Ω: 4 × 105 W + 1 × 330 W RMS @ 10 % THD
• 3-kanalsläge vid 4 Ω: 2 × 180 W + 1 × 160 W RMS @ 1 % THD
• 3-kanalsläge vid 4/2 Ω: 2 × 180 W + 1 × 280 W RMS @ 1 % THD
• Minsta belastning, 5 kanaler: 2 Ω
• Minsta belastning, 3 kanaler: 4 Ω + 4 Ω + 2 Ω
• Frekvensomfång front/bak: 10 Hz–50 kHz
• Frekvensomfång sub: 10 Hz–500 Hz
• Signal/brusförhållande: 100 dB
• THD: 0,02 %
• Dämpfaktor front/bak: 100
• Dämpfaktor sub: 250
• Pre-In känslighet: 0,2–5 V RMS
• Speaker-In känslighet: 0,8–20 V RMS
• Ingångar: Pre-In / Speaker-In
• Front högpassfilter: 50 Hz–5 kHz, 12 dB/oktav
• Bak högpassfilter: 50 Hz–5 kHz, 12 dB/oktav
• Bak bandpassfilter: 50–500 Hz + 50 Hz–5 kHz, 12 dB/oktav
• Subwoofer lågpassfilter: 50–500 Hz, 24 dB/oktav
• Subsonicfilter: 25 Hz, 24 dB/oktav
• Bass Boost: 0–12 dB vid 50 Hz
• Remote subwoofer-volym: −50 till +6 dB
• Matningsspänning: 11–15 V DC
• Maximal musikalisk förbrukning: 30 A vid 2 Ω och 14,4 V DC
• Säkring: 2 × 25 A
• ART: Automatic Remote Turn-On/Off via Speaker-In
• Mått: 345 × 190 × 50 mm
• Vikt: 2,61 kg
