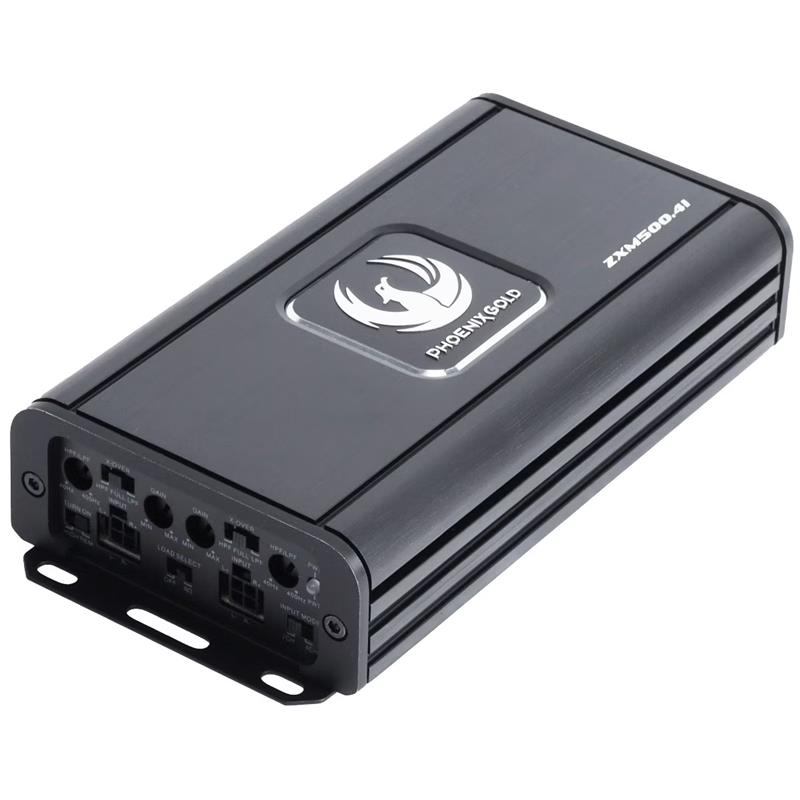

Phoenix Gold ZXM500.4i, 4-kanals minislutsteg

Phoenix Gold ZXM500.4i är ett kompakt 4-kanals Class-D-minislutsteg som kombinerar hög uteffekt med ett mycket platsbesparande format. Slutsteget levererar 4 x 125 W RMS vid 2 ohm eller 4 x 80 W RMS vid 4 ohm. De fyra kanalerna kan även bryggkopplas för att ge 2 x 250 W RMS vid 4 ohm. Den maximala effekten är 1000 W.

ZXM500.4i är utvecklat som nästa generation av Phoenix Golds kompakta ZXM-serie och har flera funktioner som förenklar installation och integration med bilens originalsystem. Slutsteget har en högnivåingång med ett utökat ingångsområde upp till 20 V samt automatisk aktivering via högnivåsignal. Det finns även en omkopplare för att välja mellan automatisk aktivering och remote-trigger.

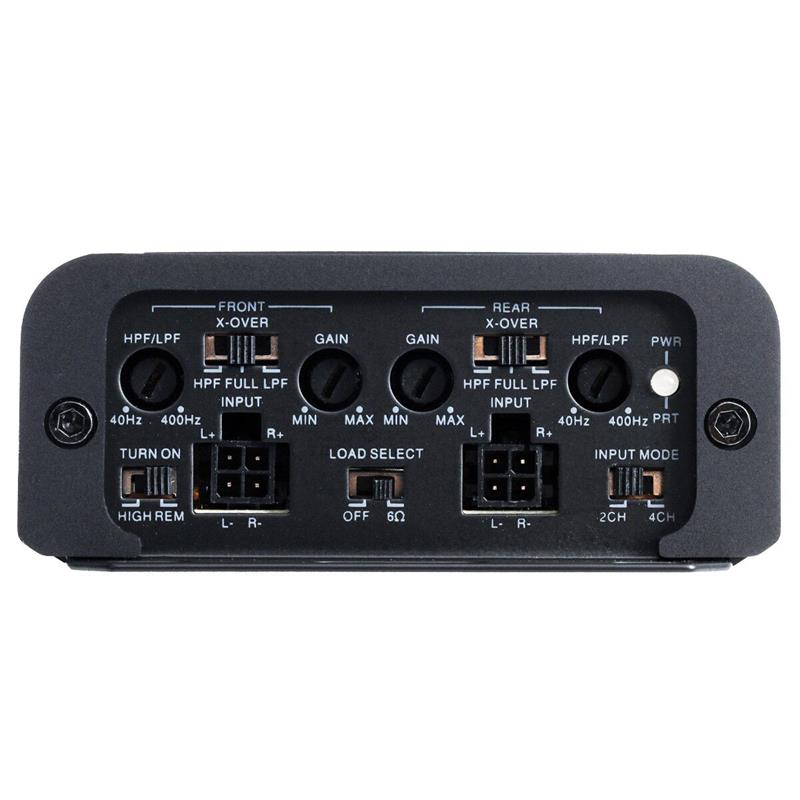

För att anpassa förstärkaren till olika ljudsystem har ZXM500.4i valbara lastmotstånd samt valbart 2-kanals eller 4-kanals ingångsläge. Slutsteget har justerbara högpass- och lågpassfilter från 40 till 400 Hz med en filterlutning på 12 dB/oktav.

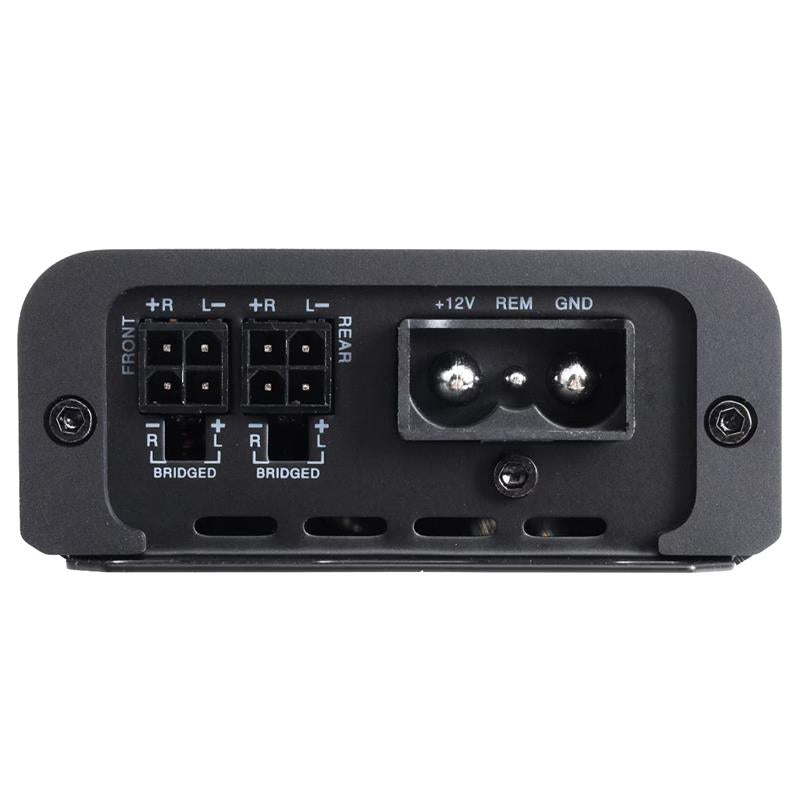

Phoenix Gold ZXM500.4i använder full Class-D-teknik och har skydd mot kortslutning, termisk överbelastning samt hög och låg spänning. Konstruktionen är även utvecklad med fokus på låg EMI-emission och FM-brusavvisning. De nya snabbanslutningarna för ström och signal gör installationen enklare.

Trots sin höga uteffekt har ZXM500.4i ett mycket kompakt chassi. Måtten är 149 x 83,1 x 34,8 mm utan fötter och 165 x 83,1 x 34,8 mm inklusive fötter. Det gör slutsteget lämpligt för installationer där utrymmet är begränsat.

Detaljer

• 4-kanals Class-D-minislutsteg
• Maxeffekt: 1000 W
• 4 x 125 W RMS vid 2 ohm
• 4 x 80 W RMS vid 4 ohm
• 2 x 250 W RMS vid 4 ohm bryggkopplat
• Högnivåingång upp till 20 V
• Automatisk aktivering via högnivåsignal
• Valbar automatisk eller remote-styrd aktivering
• Valbart 2CH/4CH-ingångsläge
• Valbara lastmotstånd
• Justerbart högpassfilter: 40–400 Hz
• Justerbart lågpassfilter: 40–400 Hz
• Filterlutning: 12 dB/oktav
• Snabbanslutningar
• OIS – OEM Impedance Simulation
• Skydd mot kortslutning, termisk överbelastning samt hög och låg spänning
• LED-statusindikator
• Låg EMI-emission
• Kompakt konstruktion

Specifikationer

• Modell: ZXM500.4i
• Serie: ZX-Series
• Typ: 4-kanals minislutsteg
• Klass: Class-D
• Antal kanaler: 4
• Maxeffekt: 1000 W
• RMS-effekt @ 2 ohm: 4 x 125 W
• RMS-effekt @ 4 ohm: 4 x 80 W
• RMS-effekt bryggat @ 4 ohm: 2 x 250 W
• Frekvensåtergivning: 20 Hz–25 kHz
• Signal/brusförhållande: >90 dB
• THD: <1 %
• HPF: 40–400 Hz, 12 dB/oktav
• LPF: 40–400 Hz, 12 dB/oktav
• Crosstalk: -45 dB
• Ingångskänslighet: 0,45–20 V
• Driftspänning: 7–16,5 V
• Viloström: 0,70 A
• Maximal strömförbrukning: 48 A
• Verkningsgrad vid 4 ohm: 90 %
• Strömanslutning: 10 mm²
• Högtalaranslutning: 1 mm²
• Mått utan fötter (L x B x H): 149 x 83,1 x 34,8 mm
• Mått inklusive fötter (L x B x H): 165 x 83,1 x 34,8 mm
